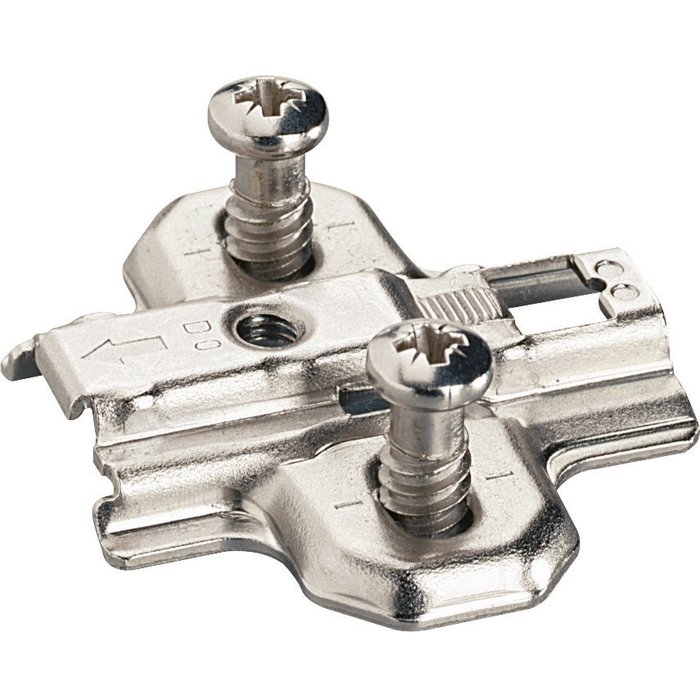

Trous oblongs D 5,4 mm permettant un réglage en hauteur ± 2 mm

Fixation avec des vis à bois ø 4,5 x 16 mm

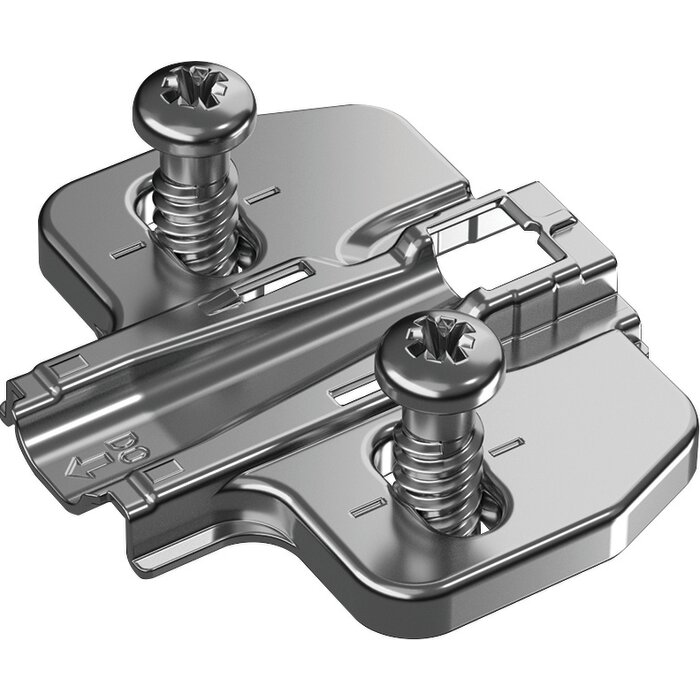

Trous oblongs permettant un réglage en hauteur ± 2 mm

Fixation avec des vis Direck de Ø 5 x 12 mm

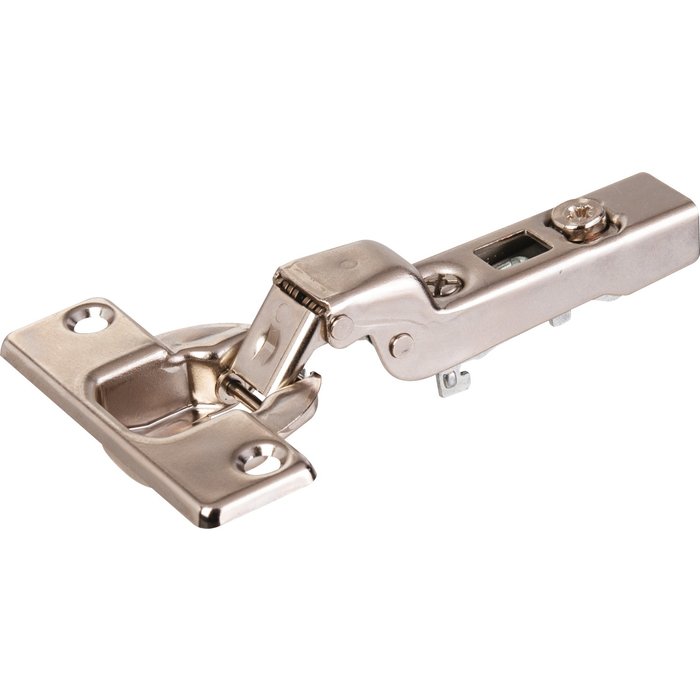

La charnière à boîter à montage rapide de HETTICH se distingue par sa simplicité d’installation et sa précision d’ajustement, idéales pour garantir un alignement impeccable des portes de meubles. Grâce à sa plaque de montage cruciforme à visser et à son réglage en hauteur de 3 mm via trou oblong, elle permet une adaptation rapide même après la pose, assurant un résultat parfaitement ajusté et professionnel.

Conçue en acier nickelé, elle offre une excellente robustesse et une résistance durable à l’usage quotidien. Compatible avec des vis à tête fraisée Ø 5 x 12 mm et un entraxe standard de 32 mm, elle s’intègre aisément à la majorité des systèmes de mobilier. Fiable, solide et pensée pour un montage sans contrainte, elle constitue un choix sûr pour les menuisiers, installateurs et amateurs recherchant une charnière performante.

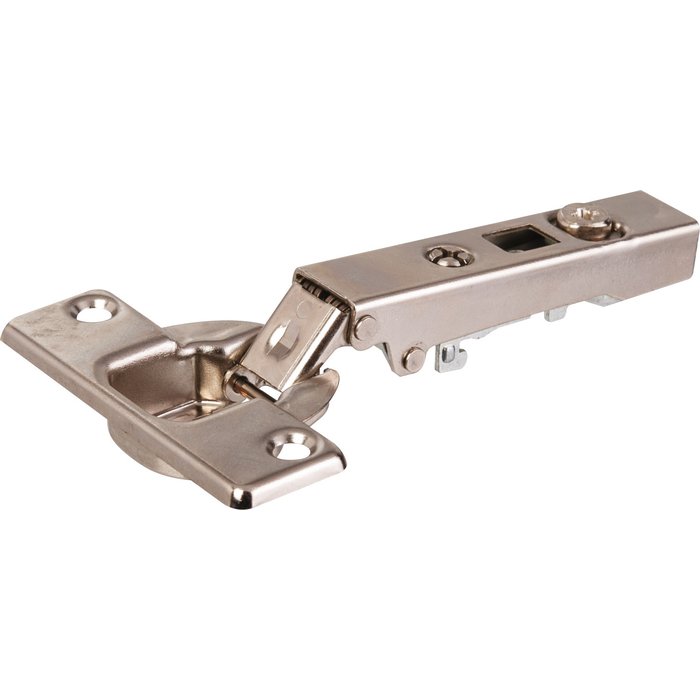

Pour épaisseur de portes de 15 à 22 mm

Ø du boîtier 35 mm

Réglage en hauteur par embase

Dispositif automatique de fermeture

Distance de perçage 32 mm

Réglage en hauteur par excentrique ± 2 mm

Avec vis spéciales pour panneaux agglomérés

Réglage de recouvrement intégré ± 2,5 mm

Réglage en profondeur par excentrique intégré + 2,2/- 1,8 mm

Réglage en hauteur par embase ± 2 mm

Réglage de recouvrement intégré + 1 mm/- 2,5 mm

Réglage en profondeur par excentrique intégré ± 2 mm

Réglage en hauteur par embase ± 2 mm
