• Matière : Métal

Norme MID

Turbine à jet unique

Cadran sec orientable

Compteur équipé pour M-BUS radio ou câblé

Entraînement magnétique

Matière : corps laiton

MID R100 (équivalent classe B) en montage horizontal avec cadran horizontal (respecter le sens de passage indiqué sur le corps par une flèche)

MID R50 (équivalent classe A) en position verticale et horizontale avec cadran vertical (respecter le sens de passage indiqué sur le corps par une flèche)

Module M-BUS radio ou filaire clipsable directement sur le compteur

Lecture directe sur 8 rouleaux (lecture possible avec système radio monté)

Étendue des mesures:

- débit maxi Q4 max (m³/h) : 3,1

- débit nominal Q3 (m³/h) : 2,5

- débit mini Classe MID R=100 Q1 avec ± 5% d’erreur (L/h) : 25

- débit mini Classe MID R=50 Q1 avec ± 5% d’erreur (L/h) : 50

- débit de transition Classe MID R=100 Q2 avec ± 2% d’erreur (L/h) : 40

- débit de transition Classe MID R=50 Q2 avec ± 2% d’erreur (L/h) : 80

- lecture mini (L) : 0,05

- lecture maxi (m³) : 99999

Caractéristiques :

- lecture par capteur infrarouge

- protocole de transmission M-BUS EN13757-4

- fréquence de 868 MHz

- adresses primaires et secondaires programmables

- indice de protection du compteur IP65

- durée de vie de la pile lithium : 10 ans (variable suivant la fréquence de relevage programmée) + 1 an de sauvegarde

- portée jusqu’à 400 mètres

- historique de la consommation sur 13 mois

- filtrage des impulsions parasites

Alarmes :

- module émetteur enlevé (fraude mécanique)

- fraude magnétique

- fraude optique

- flux inversé (configurable à 20, 50 ou 200 litres)

- fuite (détectée par un débit continu d’une durée configurable de 12, 24, 48 ou 72 heures)

- débit maxi dépassé (valeur de débit maxi atteinte pendant au moins 10 minutes)

- batterie faible (indiqué quand la batterie n’a plus qu’1 mois de durée de vie)

Données transmises :

- numéro de série

- date de lecture

- consommation totale en m³

- consommation totale des 13 derniers mois en m³

- consommation en débit inversé en m³

Le changement de membrane seule n'est plus autorisée pour des raisons de conformité

L'ensemble des pièces d'usure doivent être changé

Ensemble complet comprenant : 1 étrier, 1 membrane, 1 clapet et 1 vis de clapet

Ensemble complet

Bague d'inviolabilité pour plombage des compteurs en emprisonnant l'écrou du raccord.

Ogive en laiton

Ecrou en laiton nickelé

Attache filetée F 3/4" Euroconus

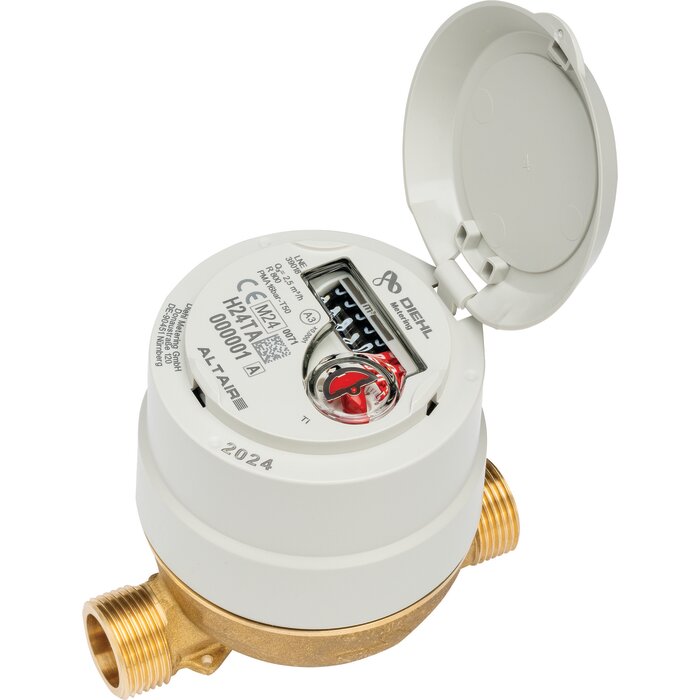

Le compteur d’eau volumétrique ALTAIR V5 de la marque DIEHL est conçu pour offrir une précision de mesure optimale tout en résistant aux environnements exigeants. Grâce à son design compact et robuste, il s’adapte aussi bien aux nouvelles installations qu'aux rénovations, même en conditions difficiles. Il est compatible avec les différentes qualités d’eau, ce qui en fait une solution fiable et polyvalente pour les réseaux de distribution.

Modulaire, le DIEHL ALTAIR V5 peut évoluer vers un système communicant grâce à l'ajout d’un module de la gamme IZAR, permettant une relève à distance en réseau radio ou filaire, sans intervention mécanique. Il garantit ainsi un suivi précis de la consommation et une gestion facilitée du réseau. Ce compteur répond aux exigences de la directive MID et aux normes européennes en vigueur.

Volumétrique, version laiton, il offre une grande dynamique de mesure et peut être installé dans toutes les positions, offrant une flexibilité maximale à l’installation. C’est un choix idéal pour les professionnels à la recherche d’un appareil de mesure durable, évolutif et conforme

Type CA

Raccord F/F BSP

Fluide admis : liquide clair

Pression maxi : 10 bar

Température maxi : 65°C

Corps laiton, clapet polyacétal et laiton, ressort inox, membrane et joint NBR et EPDM

Fonctionnement position horizontale

Les vannes à boisseau sphérique male – écrou tournant – équerre sont conçues pour les installations d’adduction d’eau chaude et froide, en entrée ou sortie de compteur. Elles assurent une fiabilité élevée grâce à une double étanchéité et un contrôle systématique : chaque vanne bénéficie d’un test d’étanchéité interne et externe, garantissant une sécurité optimale lors de l’utilisation.

Conçues pour supporter différentes conditions de pression, ces vannes offrent des performances adaptées : 16 bar à 20°C, 10 bar à 30°C, 6 bar à 40°C, 4 bar à 50°C et 2,5 bar à 60°C. Elles disposent de la certification ACS, indispensable pour une utilisation sur réseau d’eau potable. Leur conception en laiton matricé CW617N, conforme aux normes EN 12165, DIN 50930-6, D.M. 174 et à la directive ROHS II, garantit une résistance durable contre la corrosion et une compatibilité totale avec les installations sanitaires.

Chaque composant est sélectionné pour maximiser la longévité du produit : boisseau sphérique poli et chromé, joints en PTFE certifiés ACS et FDA, joint torique NBR, presse-étoupe en PTFE, et poignée anticorrosion en laiton. Grâce à son écrou tournant facilitant l’installation et sa géométrie en équerre, cette vanne s’adapte facilement aux contraintes de montage tout en assurant un fonctionnement fluide et fiable
